Es handelt sich um das Dunstabzugshauben-Modell: Jan Kolbe Delta 95.2 CN E.-Nr. 101105602 mit zwei 50W 230V Halogenlampen

Der erste Defekt war innerhalb der Garantiezeit und so wurde die Elektronik auf Gewährleistung getauscht. Leider ist diese jetzt vorbei und eine neue Elektronik würde ohne Einbau schon 80,- EUR kosten.

Schon beim ersten Defekt war offensichtlich, daß dieser durch das Durchbrennen der Hochvolt-Halogenlampe hervorgerufen wurde: Diese Lampen arbeiten mit 230V statt der üblichen Spannung von 12V. Durch die, im Vergleich mit normalen 230V-Lampen, geringe Größe liegen die Kontakte enger beieinander. Beim Durchbrennen des Glühfadens wird, begünstigt durch das kleine Volumen und den genannten kleinen Kontaktabstand schnell ein Lichtbogen gezündet, durch den ein sehr großer Strom fließt, der normalerweise auch den Leitungsschutzschalter (=Sicherung) auslöst. Bevor der Leitungsschutzschalter reagiert kann der große Strom schon etwas von der Elektronik der Dunstabzugshaube zerstören.

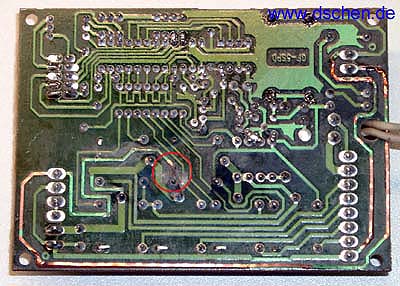

Hier sind auf der Elektronik-Platine einige Leiterbahnen sehr heiß geworden und eine ist sogar verdampft:
die kupferfarbenen Leiterbahnen sind durch die Hitze von der Platine gelöst, die hellgrünen thermisch geschädigt und im Kreis ist ein Lötauge und etwas Leiterbahn verdampft

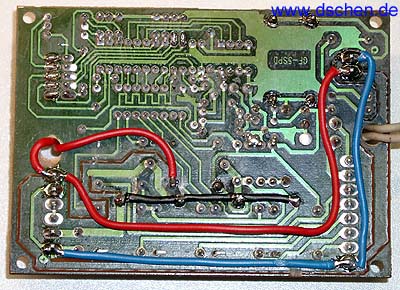

Ich habe alle zerstörten Leiterbahnen mit 0,75mm²-Litze überbrückt. Vorher habe ich die lockeren Leiterbahnen abgezogen. An einer freien Stelle der Platine habe ich ein Loch durchgebohrt, damit die Leitung zu den Lampen zu eine auf der Platinen-Oberseite liegenden Sicherung geführt werden kann.

links in der Mitte ist das Loch für die Sicherungskabel zur Bestückungsseite

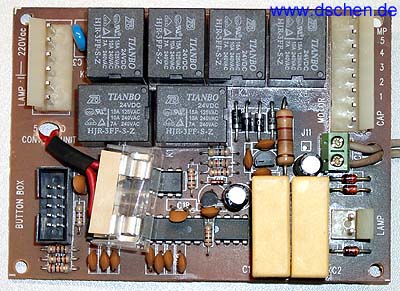

Die von mir nachgerüstete Sicherung verhindert, daß beim nächsten Durchbrennen der Lampen wieder was von der Elektronik kaputtgeht. Dazu habe ich eine flinke 2A-Sicherung eingesetzt. Sie ist in der Leitung zu den Lampen eingebaut. Damit die Platine wieder in das Gehäuse passt, muß die Sicherung auf der Bestückungsseite untergebracht werden, hierzu ist sie in einem isolierten Halter mit Schutzkappe. Dieser liegt quer über den ICs.

die Sicherung liegt isoliert auf den ICs

Die Elektronik passt nicht zu dem Preis der Dunstabzugshaube. Es fallen einige Punkte auf, die man anders machen sollte:

• ich würde keine Hochvolt-Halogenlampen einsetzen, da diese zu einem Ableben mit Lichtbogen und hohem Stromfluß neigen.
• der Schutzleiter vom Stecker zum Metallgehäuse sollte nicht mittels Steckverbindungen über die Platine geführt werden (und dann noch mit einer dünnen Leiterbahn)
• es fehlt eine Sicherung, nachgerüstet habe ich jetzt wenigstens für die Lampen eine
• ein Elko ist direkt neben einem dicken Widerstand plaziert, wo er sehr warm wird und damit schnell altert und früh ausfällt
